HV DTemp IC-Feuchtigkeit-Sensoren
Digitale Feuchtigkeitsmessung
Mit den IC-Feuchtigkeit-Sensoren der HV DTemp IC-Sensorik wird Feuchtigkeit in beengten Bauräumen, z. B. innerhalb der Hochvolt-Batterie, gemessen. Die flexible Integrierbarkeit in die Temperaturmessung erlaubt eine einfache Anpassung an die jeweiligen Anforderungen der Messaufgabe.
Highlights
- Miniaturisierte und robuste Sensoren
- Digitale und damit störsichere Feuchtigkeitsmessung
- Eindeutige Identifikation und Zuordnung der Messstellen
Beschreibung
Der HV DTemp IC-Feuchtigkeit-Sensor erfasst Feuchtigkeit punktförmig an seiner Oberseite. Diese HV DTemp IC-Sensorik kann anwendungsspezifisch in verschiedenen Formen verbaut werden:
Einzelsensor
- Für den direkten Anschluss an einen HV DTemp-Mx Controller stehen Einzelsensoren mit einem Verbindungskabel zur Verfügung.
Sensorbaugruppe
- Bis zu vier Einzelsensoren können zu einer Sensorbaugruppe zusammengeschlossen werden. Dafür werden sie entweder mit einem Verbindungskabel in Reihe geschalten oder über eine kleine Verteilerplatine verbunden. So lässt sich der Aufbau denkbar flexibel gestalten.
Für die Verbindung der Einzelsensoren und Sensorbaugruppen stehen zudem verschiedene Anschlusskabel (Kabeldurchmesser von 2,8 ±0,3 mm bis 0,42 ±0,05 mm) zur Verfügung.
Technische Daten
| HV DTemp IC-Feuchtigkeit-Sensorik | ||
|---|---|---|
| Messbereich | 0 bis 100 % | |
| Interne Auflösung | 16 Bit | |
| Messabweichung | max. ±2 % max. ±2,5 % max. ±3 % |
(10 % bis 70 % rF) (10 % bis 80 % rF) (10 % bis 90 % rF) |
| Abmessungen | ||

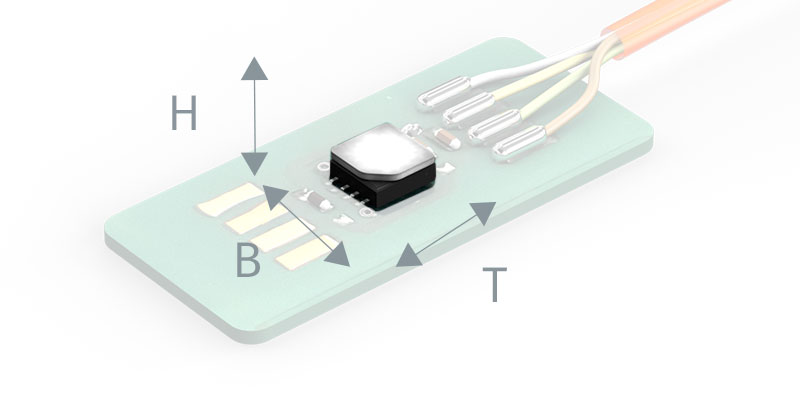

| Abmessungen Sensor (B × H × T) |
ca. 2,5 mm × 1,25 mm × 2,5 mm | |
| Abmessungen Flexprint-Trägerfolie Einzelsensor (B × H × T) |
ca. 7 mm × 1,2 mm × 12 mm | |
| Abmessungen Verteilerplatine Sensorbaugruppe (B × H × T) |
ca. 30 mm × 2 mm × 17 mm | |
Anwendungen
Die extrem kleinen Abmessungen, die robuste Ausführung und die verschiedenen möglichen Ausführungen der IC-Sensorik erlauben Feuchtigkeitsmessungen an vielen Stellen in der HV-Batterie.
Das HV DTemp Messsystem eignet sich für alle kombinierte Temperatur- und Feuchtemessungen mit einer großen Anzahl Messstellen in beengten Bauräumen. Mit dem Messsystem können insbesondere in HV-Batterien Messungen beider Größen sicher erfasst werden, z. B. für die Optimierung und Validierung von HV-Batterien in Elektro- oder Hybridfahrzeugen.
