Analogspannung von Sensoren messen

Ob beim Messen von Drücken im Ölkreislauf, von Durchflussraten im Kühlkreislauf oder auch vom Abstand des Fahrzeugbodens zur Straße: Viele in der Fahrzeugentwicklung eingesetzten Sensoren wandeln ihre jeweilige Messgröße in eine Analogspannung um - passend für die Analog-Messmodule von CSM.

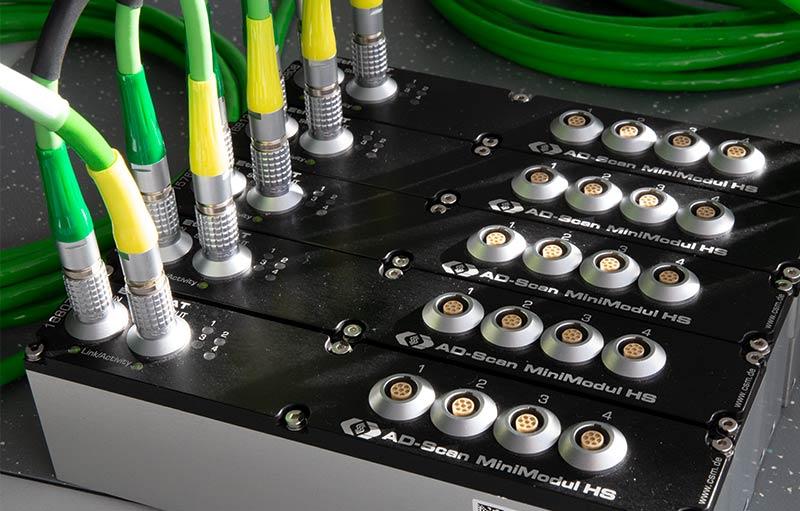

Für eine präzise Aufnahme der unterschiedlichen Messwerte werden Messmodule benötigt, die sich flexibel auf die jeweiligen Parameter der Analogsensoren im Antriebsstrang, an der Karosserie oder am Fahrwerk einstellen lassen. CSM hat dafür seine CAN- und EtherCAT®-basierten AD MiniModule entwickelt.

Die AD MiniModule von CSM bieten ein sehr breites Anwendungsspektrum zum Messen von Analogsignalen für die Entwicklung von Fahrzeugen (PKW, LKW, Nutzfahrzeuge, Baumaschinen usw.). Dabei überzeugen sie durch ihre hohe Messgenauigkeit, die minimierten Baugrößen und die hohe Gehäuseschutzart IP67. Dank der geringen Eigenwärme verringern die Module zudem Störeinflüsse auf ein Minimum. Zudem ist die Spannungsversorgung der Analogsensoren direkt über die AD MiniModule möglich. Das vereinfacht die Verkabelung erheblich.

Downloads

Dateiname
Sprache
Version
Dateigröße

Deutsch
V.1.0.0
1.1 MB

Anwenderbericht, August 2015 in Zusammenarbeit mit der ABT Sportsline GmbH
Autor: Jens Häberle, Technischer Leiter E-Mobility

Applikation der Messtechnik im Kofferraum.
Applikation der Messtechnik im Kofferraum.

Passende Produkte


CSM ECAT ADMM 4 HS800

ECAT ADMM 4 HS100/800

Messdatenraten bis 800 kHz pro Kanal für schnelles mobiles Messen von analogen Spannungen oder Einsatz von IEPE-Sensoren mit bis zu 100 kHz pro Kanal: Das bieten die Highspeed EtherCAT®-Messmodule von CSM.

Weiterlesen

ECAT ADMM 4

EtherCAT® AD MiniModul

Erfassen von vielen Analogspannungen mit höheren Messdatenraten: Das ECAT ADMM 4 kombiniert alle Vorteile des kompakten und robusten CAN AD MiniModuls mit der großen Bandbreite von EtherCAT®.

Weiterlesen

AD4 OG ECAT MiniModul-Series

AD4 ECAT MM-Serie
Typ OG100

Konzipiert für die Erfassung von schnellen Analogsignalen im dezentralen Anwendungsbereich der Fahrzeugmesstechnik. Mit einer hochgenauen, bipolaren Sensorversorgung kann eine Vielzahl an Standardsensoren angeschlossen werden.

Weiterlesen

CAN AD MiniModul classic / pro / pro2 / CXS / BNC

Allround-Messmodule für Sensoren mit analogen Spannungsausgängen: Die AD MiniModule (ADMM) von CSM bieten ein großes Anwendungsspektrum zum Erfassen von Analogsignalen (Spannung, Strom, Druck, Durchfluss usw.).

Weiterlesen
