Temperaturmessung in Hochvolt-Batterien

Hochvolt-Batterien nehmen eine zentrale Stellung bei der Entwicklung von Elektrofahrzeugen ein. Das Temperaturmanagement ist für ihre optimale Funktion mit ausschlaggebend, weshalb Temperaturmessungen während der Entwicklung und der Vorserienproduktion unter verschiedenen Bedingungen durchgeführt werden. Im Folgenden wird gezeigt, wie eine solche Temperaturmessung in der Hochvolt-Batterie realisiert werden kann.

Hintergrund

Hintergrund

Hochvolt-Batteriezellen erfordern für ihre optimale Funktion die Einhaltung eines bestimmten Temperaturbereiches. Zu niedrige oder zu hohe Temperaturen können weniger Leistung und schnellere Alterung hervorrufen. Um die Batteriezellen im optimalen Temperaturbereich zu halten, besteht das Batterie-Gesamtsystem neben den Batteriezellen auch aus einem Kühl- und Heizsystem und dem Batteriemanagementsystem (BMS) mit dem Fehlermanagement.

Messaufgabe

Temperaturmessungen innerhalb der HV-Batterie für die optimale Auslegung des Kühl- und Heizsystems.

Herausforderung

Herausforderung

Die Auslegung des BMS muss unter wechselnden Bedingungen verifiziert werden. Dazu müssen Temperaturmessungen in der Batterie während verschiedener Betriebszustände durchgeführt werden und dies sowohl auf dem Prüfstand, als auch im Fahrbetrieb. Die Messtechnik muss also Hochvolt-sicher und im Prüfstand und Fahrversuch verwendbar sein.

CSM-Messtechniklösung

CSM-Messtechniklösung

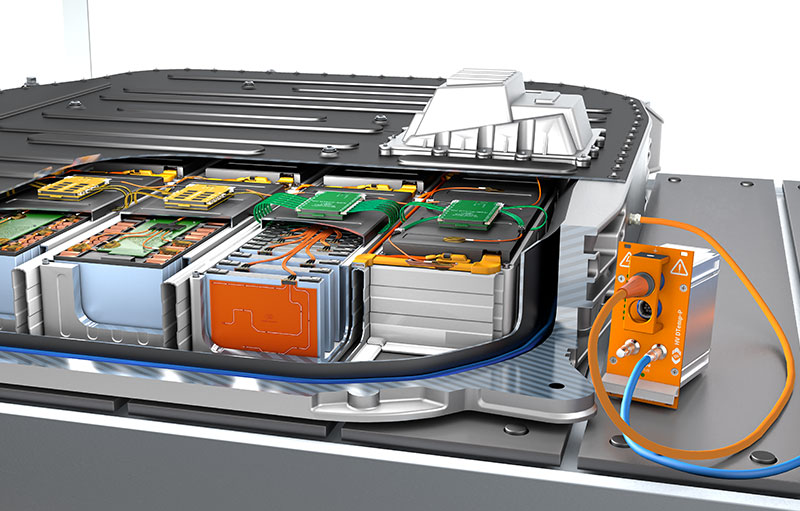

  • Durch die Verwendung von hochgenauen und sehr dünnen HV PT Sensoren kann an nahezu jeder Stelle innerhalb der Batterie gemessen werden.
  • Alternativ können auch Thermoelement-Temperatursensoren an einem HV TH4 evo verwendet werden.

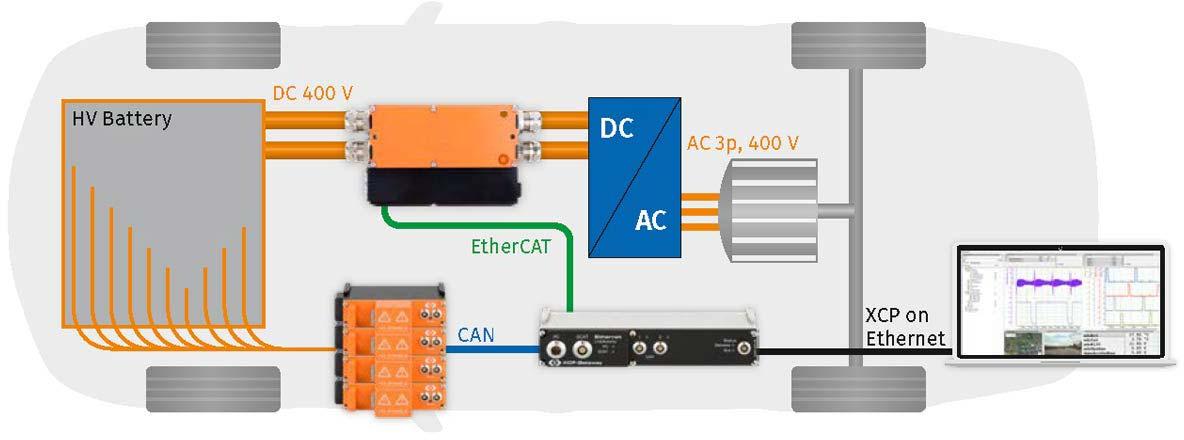

  • Mit speziellen Hochvolt-Sensorkabeln, die durch Verschraubungen in das Batteriesystem geführt werden, und den CSM Hochvolt-Temperatur-Messmodulen HV PTMM 2 wird die Sicherheit gewährleistet.
  • Ein HV Breakout-Modul (BM) 1.2 misst gleichzeitig den Batteriestrom und die Ausgangsleistung als Referenz für den Belastungsgrad der Batterie.
  • Ein XCP-Gateway pro fasst die Daten, die durch CAN und EtherCAT übermittelt werden, zusammen und setzt sie auf XCP-on-Ethernet um. Dadurch wird die Verwendung von gängiger Messdatenerfassungssoftware wie vMeasure exp ermöglicht.

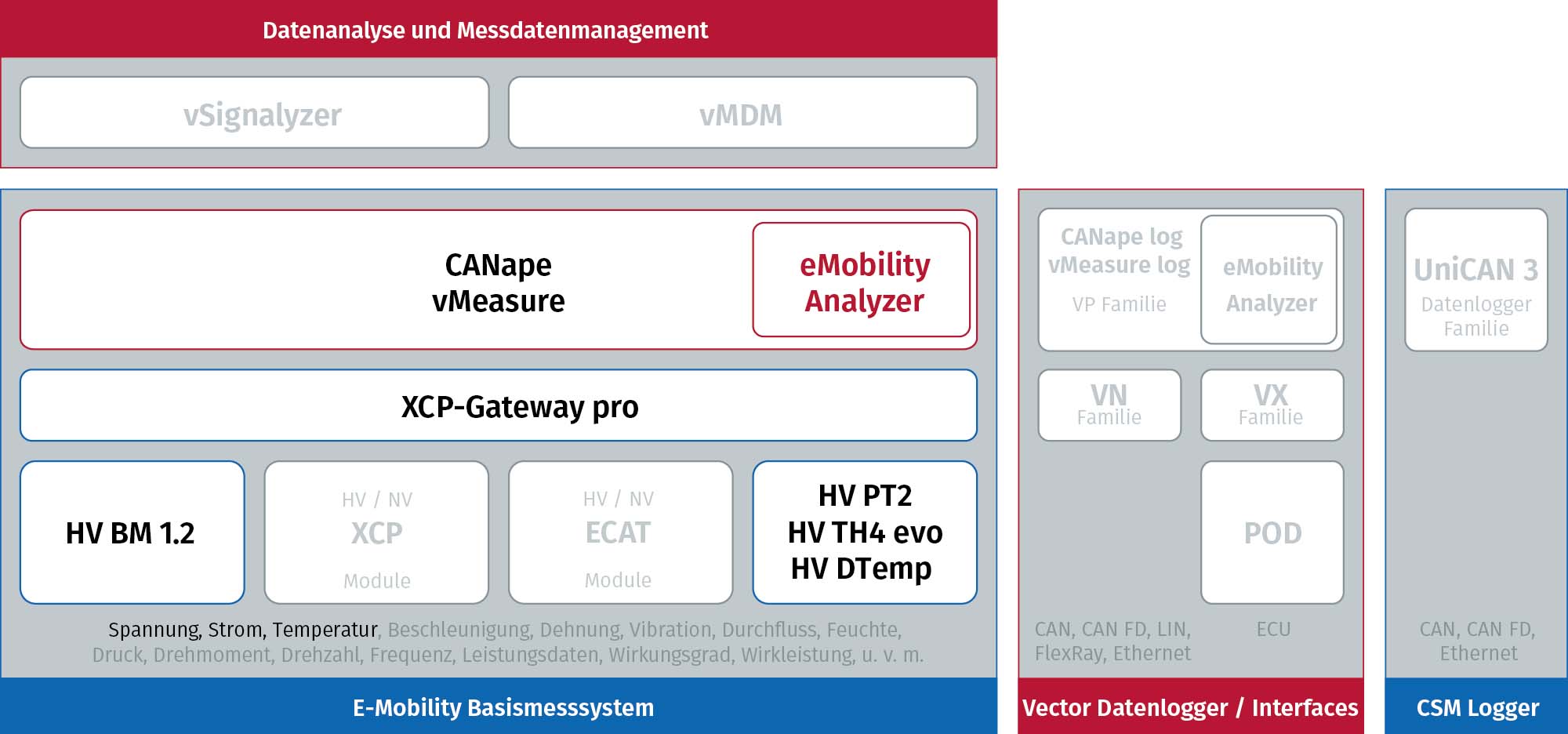

HV Temperaturmessung in E-Mobility-Messsystem
Einordnung der Temperaturmessung in HV Batterien in die Systematik des Vector CSM E-Mobility-Messsystems
Vorteile

Vorteile

Neben der gewährleisteten Hochvolt-Sicherheit lässt sich die verwendete CSM-Messtechnik so platzsparend verbauen, dass sie sowohl im Prüfstand als auch im Fahrversuch eingesetzt werden kann. So kann Zeit für anfallende Umbauten eingespart werden. Zudem ist diese Lösung durch die Verwendung eines XCP-Gateway pro leicht durch zusätzliche CAN oder EtherCAT-basierte Messmodule erweiterbar (z. B. parallele Feuchtigkeitsmessung in der Hochvolt-Batterie).

  • Hochvolt-sicher
  • Verwendung im Prüfstand und Fahrversuch - ohne Umbau
  • Erweiterbar mit anderer CSM-Messtechnik

Download

Hier finden Sie den vollständigen Anwendungsfall zum Download als PDF.
