HV Breakout-Module 1.2, 1.2C

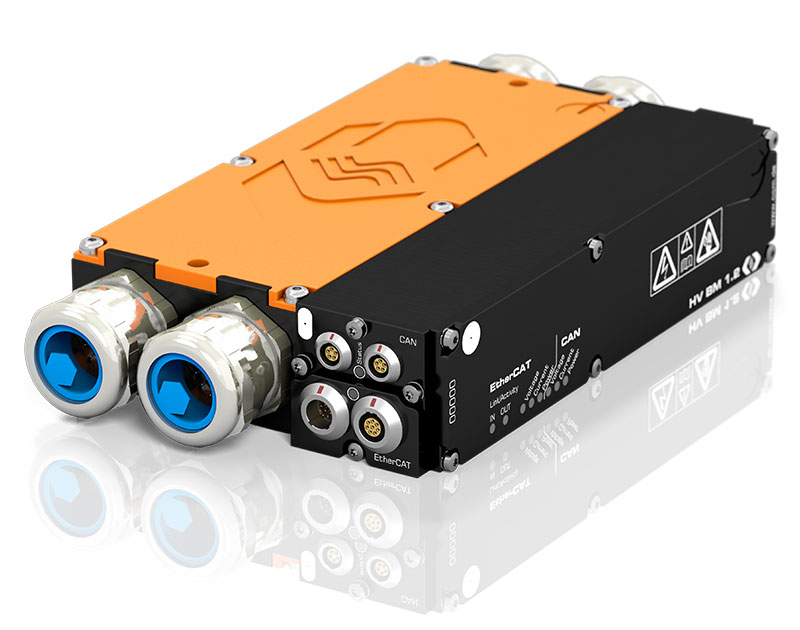

Die HV Breakout-Module (BM) vom Typ 1.2 wurden speziell für die sichere und präzise einphasige Messung in getrennten HV+ und HV- Kabeln konzipiert. Innenleiterstrom und Spannung werden direkt erfasst und die Momentanleistung online im Modul berechnet.
Die Spannung wird direkt gemessen. Die Strommessung erfolgt über ein Shunt-Modul, welches Differenzverstärker sowie Temperatursensor und Speicher für Kalibrierdaten zur automatischen Online-Temperaturkompensation enthält.
Das HV BM gibt die Messdaten inklusive der modulinternen Temperaturwerte mit einer maximalen Datenrate von bis zu 1 MHz über die EtherCAT®-Schnittstelle und simultan mit einer Datenrate von bis zu 10 kHz über die zusätzliche CAN-Schnittstelle aus. Dies ermöglicht eine schnelle Datenerfassung über Ethernet bei gleichzeitiger Datenaufzeichnung über CAN.
Das HV BM Typ 1.2 wird in die HV-Stromkabel eingesetzt, indem die Kabel durch Kabelverschraubungen ins Innere des Moduls geführt und dort über Kabelschuhe angeschlossen werden. Alternativ können die Kabel über kundenspezifische Adapterstecker einfach plug & play verbunden werden.
Mit einem PowerLok-Stecksystem kann das HV BM Typ 1.2C einfach mit den HV Leitungen verbunden werden. Dies erleichtert den schnellen Wechsel von Prüflingen auf dem Prüfstand.
Durch die Messungen direkt im Modul werden mögliche Störeinflüsse minimiert und die Präzision der Messung erhöht.
Mit der Option Calc. können Wirk-, Schein- und Blindleistung, Leistungsfaktor sowie die Effektivwerte für Strom und Spannung aus den abgetasteten Messwerten direkt im Modul berechnet werden. Über CAN werden die berechneten Werte direkt an den Messrechner oder einen Datenlogger weitergegeben.
| HV Breakout-Modul Typ 1.2 | HV Breakout-Modul Typ 1.2C | |
|---|---|---|
| Eingänge | HV-Stromkabel für HV+ und HV- | |
| Anzahl gemessener Phasen | 1 | |
| Anschluss HV+/HV- Stromkabel | Kabelschuhe (über Kabelverschraubungen) | zwei PL500-Stecker je Seite |
| Anzahl Kabelverschraubungen | 2 je Seite | - |
| Kabel-Außendurchmesser | Von 9 mm bis 25 mm Siehe Datenblatt | - |
| Messsignale | Innenleiterstrom, Spannung und Leistung | |
| Innenleiterstrom (Nennstrom) | Von ±50 bis ±1.000 A Vier konfigurierbare Messbereiche, abhängig von eingesetzten Shuntmodul. Siehe Datenblatt. | |
| Spannung | ±100, ±200, ±500, ±1.000, ±2.000 V Zur Erfassung transienter Überspannung ist der Messbereich auf ±2.000 V dimensioniert. | |
| Leistungsberechnung | Permanent online mit 1 MHz | |
| Ausgangssignale | ||
| ECAT | Spannung, Strom, Momentanleistung | |
| CAN | Spannung, Strom Mit Option Calc.zusätzlich: Effektivwerte für Spannung und Strom sowie Wirk-, Schein- und Blindleistung, Leistungsfaktor Lambda | |
| Integrationszeit Effektivwert- und Leistungsberechnung | 10 ms bis 10 s | |
| Messdatenrate | ||
| ECAT | 1, 2, 5, 10, 20, 50, 100, 200, 500, 1.000 kHz | |
| CAN | 1, 2, 5, 10, 20, 50, 100, 200, 500 Hz, 1, 2, 5, 10 kHz | |
| Betriebsbedingungen | ||
| Gehäuse Schutzart | IP67 | |
| Betriebstemperaturbereich | -40°C bis +120°C | |
| Verschmutzungsgrad | 4 | |
Typische Anwendungen für diese HV Breakout-Module sind Messungen an getrennen HV+ und HV- Leitungen, zum Beispiel an Verbrauchern, wie Klimakompressoren, elektrischen Heizern und DC/DC-Wandlern.
Für die Analyse und Validierung des Hochvolt-Bordnetzes sind die HV Breakout-Module aufgrund ihres robusten Designs, unkomplizierten Verbaus und der präzisen Messergebnisse besonders geeignet.
Die direkte Ausgabe von Leistungs- und Effektivwerten erlaubt verschiedene Analysen ohne den Einsatz von spezieller Hard- und Software im Fahrversuch. Tiefergehende Analysen, wie die Untersuchung von Leckströmen und Symmetrien sowie die Korrelation mit Messwerten aus weiteren CSM Messmodulen (z. B. Temperaturen) können mit dem Vector CSM E-Mobility-Messsystem durchgeführt werden.
