UniCAN 3 ETH Datenlogger

Datenlogger für mobile Anwendungen mit Ethernet-Schnittstelle

Der UniCAN 3 ETH ist ein kompakter und robuster Datenlogger für die Erfassung von Daten aus verschiedensten Quellen: Mit der Ethernet-Schnittstelle, neun CAN-Schnittstellen, digitalen Ein- und Ausgängen und zahlreichen Übertragungsmöglichkeiten lässt er sich flexibel in jeder Messaufgabe einsetzen.

Über die Ethernet-Schnittstelle und CAN werden Messdaten aus Steuergeräten, Fahrzeug-Bussen und auch CSM MiniModulen sicher erfasst. Mit optionalen Erweiterungen für unterstützte CAN-Protokolle und weiteren Features (CANsend, CAN Stimulation...) kann der Datenlogger anwendungsspezifisch konfiguriert werden.

Mit der Konfigurationssoftware CSMuniconf wird der Datenlogger konfiguiert und der ordnungsgemäße Betrieb über Live-Monitoring überprüft. CSMdataconv erlaubt die einfache (automatisierte) Verwaltung und Konvertierung auch größerer Datenmengen, wie sie beim Flotteneinsatz anfallen können.

Key-Features

Allgemein

  • Unterstützung von AUTOSAR PDU
  • Sehr niedrige Leistungsaufnahme (Betrieb und Stand-by)
  • Anzeige zur Visualisierung von Gerätestatus und Fehlercodes
  • Überprüfung von Konfiguration und Datenaufzeichnung über Live-Monitoring

Ethernet-Schnittstelle

  • Erfassung von Daten aus Fahrzeug-Steuergeräten
  • Über ein XCP-Gateway können auch Daten von CSM ECAT MiniModulen aufgezeichnet werden
  • IEEE 10BASE-T, IEEE 100BASE-TX
  • Aufzeichnung von Ethernet Frames (UDP oder TCP)
  • Unterstützung von XCP-on-Ethernet (UDP)

9 CAN-Schnittstellen

  • Erfassung von Daten aus CSM CAN MiniModulen, Fahrzeug-Steuergeräten und -Bussen
  • Unterstützung von CCP, XCP-on-CAN, CCP Block Read, OBD2 / EOBD, J1939
  • Optionale Unterstützung von CAN FD für alle Schnittstellen
  • Optionale Unterstützung von Wake-on-CAN ohne Botschaftsverlust, pro Schnittstelle konfigurierbar
  • Isolated CAN Bus optional

4 Digitale I/O-Interfaces

Flexible Datenaufzeichnung und Übertragung

  • Verschlüsselungs-Levels für erhöhten Schutz der aufgezeichneten Daten
  • Wechselbare CF-Karte bis 64 GB
  • Verfügbare Hardware-Optionen:
    • GPS-Empfänger mit externer Antenne
    • LTE-Modem (+ UMTS / EDGE / GPRS)
    • WLAN-Modul (WPA2-Enterprise (RADIUS) und WPA2-Personal (PSK))
  • Statusinformationen und ausgewählte Messkanäle in Echtzeit via MQTT

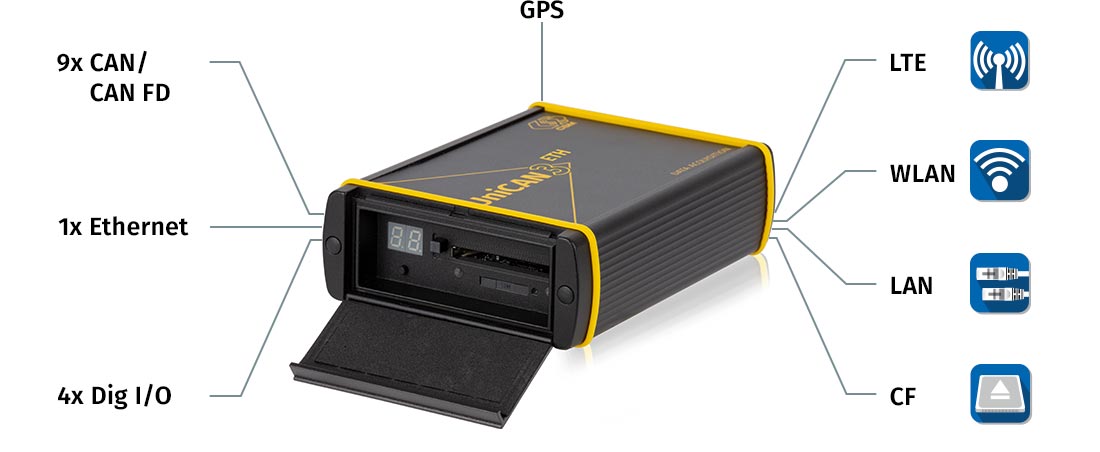

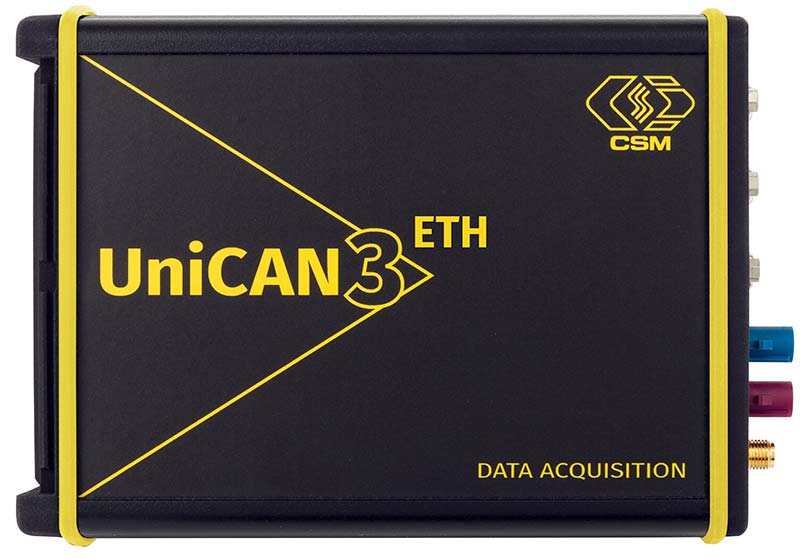

UniCAN 3 ETH Datenlogger
UniCAN 3 ETH Datenlogger

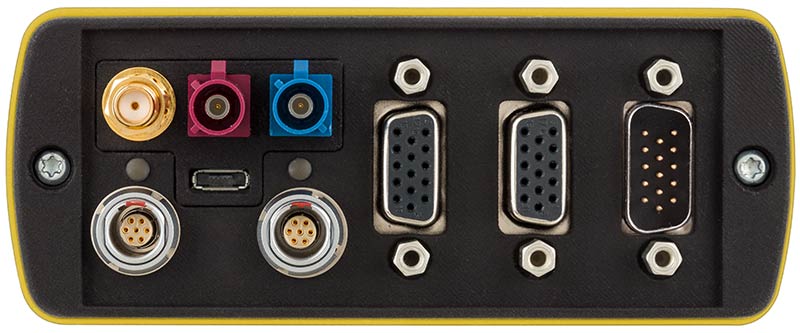

UniCAN 3 ETH Rückseite
UniCAN 3 ETH Rückseite





UniCAN 3 ETH Varianten

Die UniCAN 3 ETH Datenlogger werden in unterschiedlichen Hardware- und Software-Ausbaustufen angeboten. Im Folgenden finden Sie hier eine Übersicht:

Ethernet
Anzahl CAN 9
Aufzeichnung von CAN Botschaften (trace)
Aufzeichnung von CAN Signalen
Anzahl der Aufzeichnungsgruppen 16
CAN FD
CAN potenzialgetrennt
Anzahl digital I/O 4
USB
LAN
CF Card Unterstützung bis 64 GB
GPS
LTE / UMTS / EDGE / GPRS
WLAN
Datenupload
CCP
XCP-on-Ethernet
XCP-on-CAN (ohne Botschaftsverlust)
CCP Block Read
OBD2 / EOBD
J1939 (CAN gemäß SAE J1939-21 / CAN FD gemäß SAE J1939-22)
AUTOSAR PDU
CANsend
CAN Stimulation
Wake on CAN
Seed & Key
Live-Monitoring (via USB)

 enthalten
 optional
