CAN OUT MiniModule
Signalausgabemodul für die Erzeugung von analogen Stellgrößen: Das OUT MiniModul (OUTMM) liefert konfigurierbare Ausgangssignale entsprechend eines von CAN-Bus-Botschaften vorgegebenen Wertes.
Typische Anwendungsfälle des OUTMMs sind Prüfstände mit analogen Anzeige- und Stellgliedern sowie die Simulation von Stellgrößen in frühen Phasen einer Entwicklung (HIL-Testing).
Das OUTMM liefert folgende Ausgangswerte (galvanisch getrennt):
- Spannung
- Strom
- Frequenz
- Tastverhältnis/PWM
- Digitalsignale
Damit kann das Modul noch nicht vorhandene Steuergeräte simulieren und Signale an Aktoren ausgeben. Für Prüfstände ohne CAN-Bus-Eingänge wandelt das OUTMM CAN-Signale in analoge Messgrößen um.
Key-Features
Je nach Geräteversion verfügt das OUTMM über vier oder acht galvanisch getrennte Ausgabekanäle. Die Kanäle werden über frei definierbare CAN-Bus-Botschaften gesteuert und bieten eine hohe Genauigkeit in allen Betriebsmodi. Jeder Kanal kann individuell mit einer Wiederholrate von bis zu 1 kHz konfiguriert werden. Das OUTMM wird ebenfalls von der Datenerfassungs-Software vMeasure unterstützt.
Gehäusevarianten
| Bezeichnung | Case Small (CS) | Slide Case Small (SCS) | Case Large (CL) | Slide Case Large (SCL) |
|---|---|---|---|---|

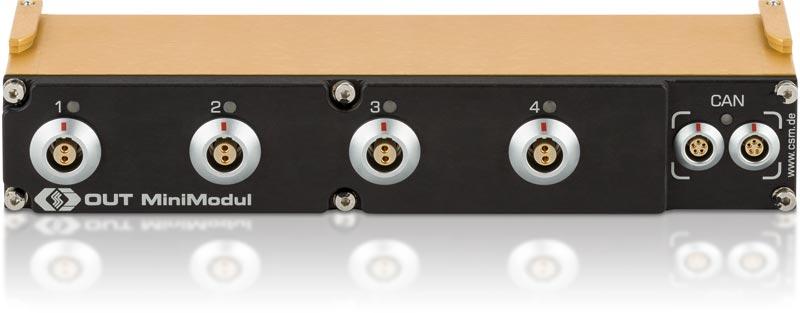

| OUTMM 4 | ||||

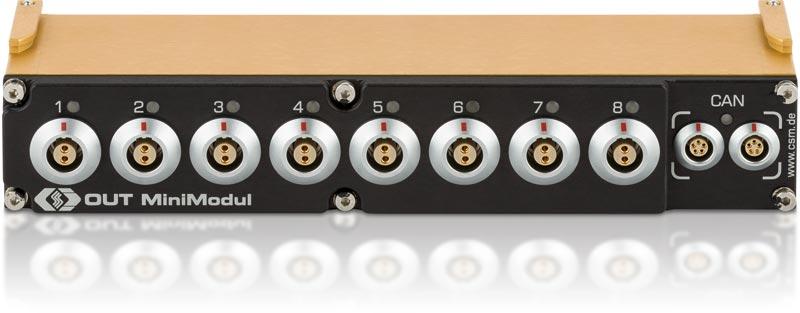

| OUTMM 8 |
