Hochvolt AD Messmodule

Mit den HV AD Messmodulen hat CSM sichere Allround-Messmodule sowohl für Standardsensoren mit analogen Spannungsausgängen als auch direkte Spannungsmessungen im Hochvolt-Bereich geschaffen.

Die Module bieten ein großes Anwendungsspektrum und sind in mehreren Varianten verfügbar: kompakt und robust für den dezentralen Einsatz im Fahrversuch (MiniModule) und als 19-Zoll-Einschub für Prüfstandsanwendungen (TBM).

Varianten mit integrierter, sicher isolierter Sensorversorgung ermöglichen einen direkten Einsatz von Standardsensoren für das Messen an HV-Komponenten. Hierzu bietet CSM zusätzlich HV-sichere Sensorkabel in verschiedenen Ausführungen an.

Für Messgrößen wie:

  • Analogspannungen auf HV-Potenzial
  • Feuchtigkeit in HV-Batterien
  • Strom über Shunts
  • Druck
  • usw.

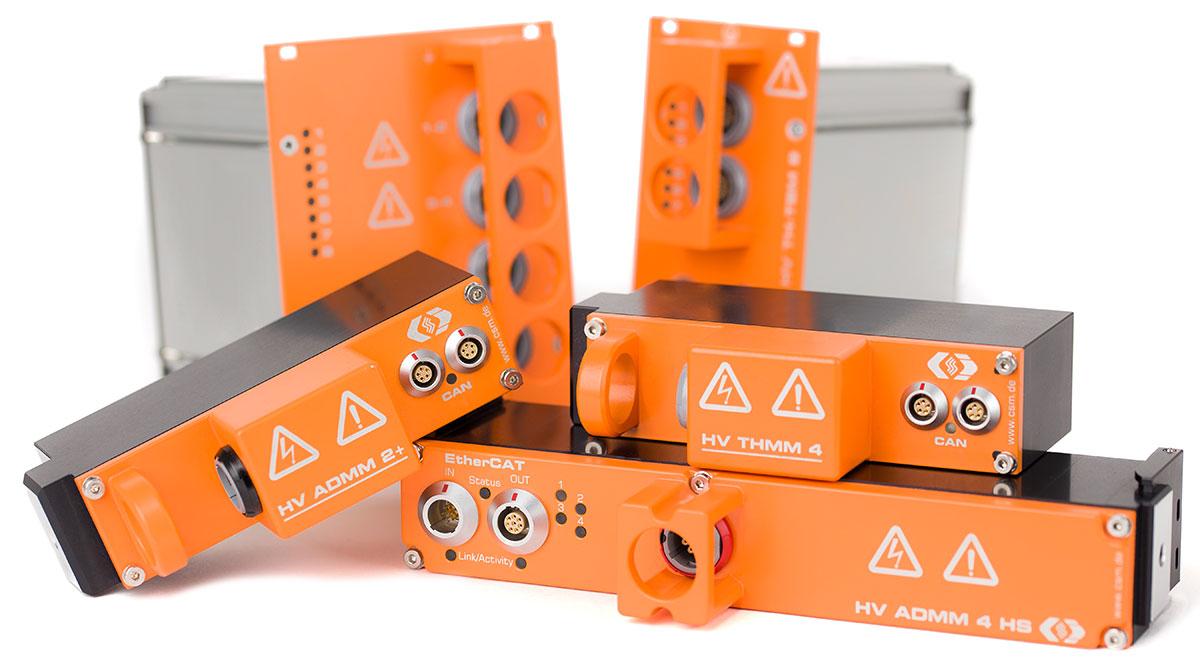

Übersicht Hochvolt AD Messmodule

HV Messmodule
HV Messmodule

HV AD4 XCP-Serie

HV-sichere Spannungsmessung mit Messdatenraten von bis zu 4 MHz pro Kanal

Typ HV AD4 XW4000

Das HV AD4 XW4000 erlaubt die genaue Untersuchung von hochfrequenten und sehr dynamischen Vorgängen mit Messdatenraten von bis zu 4 MHz pro Kanal. Die Ausgabe der Messdaten erfolgt direkt über XCP-on-Ethernet.

Weiterlesen

HV AD ECAT Messmodul

Messbereiche bis ±1.000 V und bis 1 MHz Senderate

Das Messmodul HV AD4 XW1000 mit 4 analogen Eingängen wurde speziell für Messungen von Hochspannungen im Hochvolt-Umfeld konzipiert.

Weiterlesen

HV AD ECAT Messmodule

Messbereiche bis ±90 V und bis 1 MHz Senderate

Speziell für das Hochvolt-Umfeld konzipiert sorgen die Messmodule mit 4 analogen Eingängen für Sicherheit bei Messungen von analogen Spannungen, optional auch mit galvanisch getrennter Sensorversorgung.

Weiterlesen

HV AD CAN Messmodule

Messbereiche bis ±1.000 V

Das HV AD4 evo XW20 und HV AD4 XW20 wurden speziell für Messungen von Hochspannungen im Hochvolt-Umfeld konzipiert. Dieser Typ zeichnet sich durch einen Messbereich bis ±1.000 V aus

Weiterlesen

HV AD CAN Messmodule

Messbereiche bis ±90 V

Analogsignale an HV-Komponenten sicher erfassen: Mit den HV AD Messmodulen bietet CSM Allround-Messtechnik für Sensoren mit analogen Spannungsausgängen oder Messungen von analogen Spannungen bis ±90 V im HV-Umfeld.

Weiterlesen
