CAN TH MiniModule

Temperaturmessungen mit Thermoelementen Typ K, J und T

Die Thermo MiniModule von CSM ermöglichen präzise dezentrale Temperaturmessungen mit Thermoelementen vom Typ K, J und T: tausendfach im Einsatz für Messungen in Powertrain, an HVAC-Komponenten, im Fahrzeuginnenraum, bei der Aggregate-Entwicklung u. v. m.

Dank der extrem geringen Leistungsaufnahme verfügen die TH Module über eine äußerst geringe Temperaturdrift. So liefern sie hochpräzise Messergebnisse über den gesamten Betriebstemperaturbereich von -40 °C bis +125 °C. Dabei sind die Module kompakt und robust und können direkt im Motorraum oder versteckt im Fahrzeuginnenraum montiert werden.

Optional ist die Unterstützung von TEDS gemäß IEEE 1451.4 Standard für erleichterte Konfiguration der verwendeten Sensoren.

Die Module verfügen über eine interne Kaltstellenkompensation je Kanal. Die Buchsen sind in einem zum Thermosensor korrespondierenden Thermomaterial ausgeführt. Dies minimiert Störeinflüsse durch Temperaturunterschiede und ermöglicht die extrem gute Genauigkeit der Module über den gesamten Betriebstemperaturbereich.

Modulvarianten für:

  • Typ K-, Typ J- oder Typ T-Thermoelemente
  • mit Einzelstecker- oder Multiconnector-Konzept

TH pro

  • 8- oder 16-kanalig
  • Ausgaberate von 1 Hz bis 200 Hz pro Kanal
  • Gerätevarianten für Thermoelemente von Typ K, J und T
  • zweifarbige LED pro Kanal zur Visualisierung von Betriebszuständen und Sensorbruch

TH8 evo

  • TEDS-Unterstützung gemäß IEEE 1451.4 Standard (Template 36)
  • 8 Kanäle
  • Ausgaberate von 1 Hz bis 200 Hz je Kanal
  • Für Thermoelemente Typ K
THMM 16 pro Typ K
TH16 pro Typ K
THMM 8 pro Typ K
TH8 pro Typ K

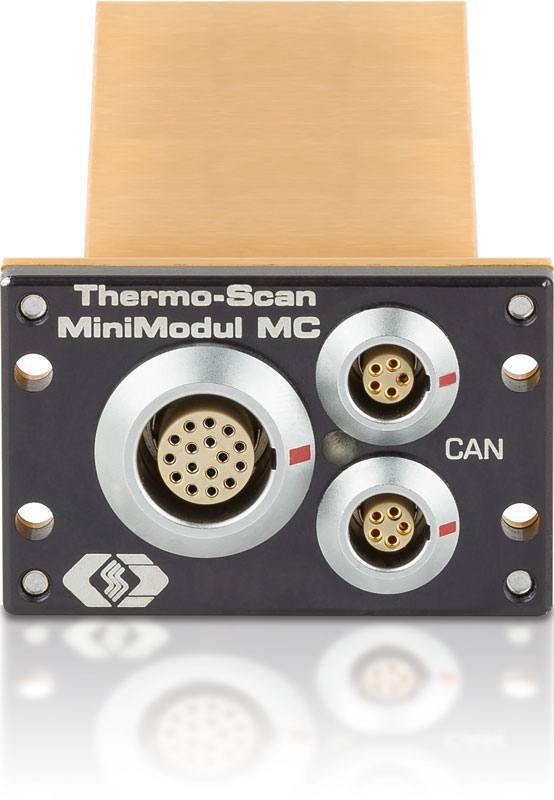

THMC 16
THMC 16 mit Summensteckern
TH8 evo
TH8 evo

Gehäusevarianten

Bezeichnung Case Small (CS) Slide Case Small (SCS) Case Large (CL) Slide Case Large (SCL) Case Deep (CD)
TH8 pro
TH8 evo *
TH16 pro
THMC 16
THMC 16 CANopen

* nur "Typ K"
