vMeasure exp

Komplexe Messtechnikaufgaben sicher lösen

vMeasure exp von Vector Informatik ist die einfach zu bedienende Datenerfassungs-Software für CAN- und EtherCAT®-basierte Messmodule von CSM. vMeasure exp bietet den vollen Umfang an Funktionen, die Sie von einer modernen DAQ-Software erwarten.

Die Software führt mit wenigen Klicks von der Konfiguration der Messmodule zur Visualisierung der Messdaten - dafür ist CSMconfig für die Konfiguration der CSM Messmodule bereits integriert. Dabei sind Messungen mit Messdatenraten von bis zu 1.000 kHz über XCP-on-Ethernet möglich. Zudem können über die Software bei Viel-Kanal-Anwendungen mehr als 1.000 Messsignale aus unterschiedlichen Quellen synchron erfasst werden.

Für eine einfache Weiterverarbeitung werden die Daten im standardisierten MDF-Format gespeichert. Um Kausalitätszusammenhänge auf Messfahrten zu verdeutlichen, lassen sich die Messdaten zudem zeitsynchron mit Video-, GPS- und Kartendaten (bspw. von OpenStreetMaps) verknüpfen.

vMeasure exp

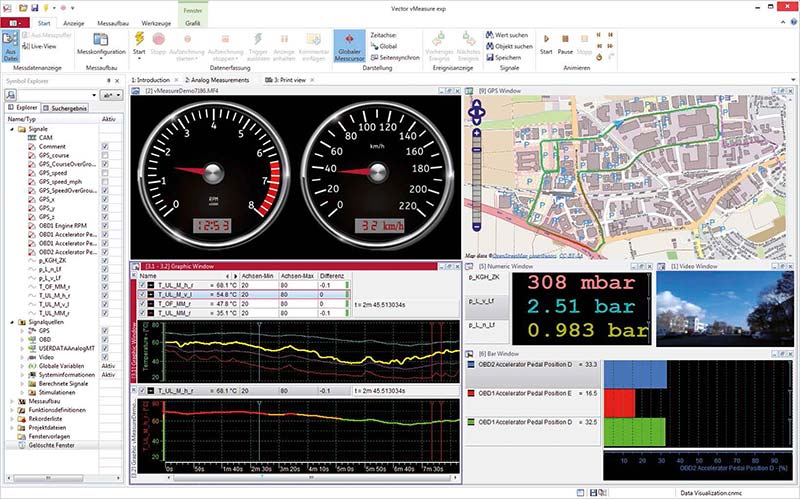

Screenshot vMeasure exp

Key-Features

  • Messdaten unterschiedlichster Quellen (pysikalische Größen und Steuergeräte-interne Daten) zeitsynchron erfassen
  • Messen mit Abtastraten bis zu 1.000 kHz und vielen Messkanälen
  • Unterstützung der Hardware-basierten Zeitsynchronisierung
  • Verknüpfung von Messdaten mit Video-, GPS- und Kartendaten
  • Schnelle Konfiguration des Messaufbaus
  • Möglichkeiten zur Diagnose durch OBD-II-Unterstützung
  • Printing- und Reporting-Funktion mit umfangreicher Kommentarmöglichkeit
  • Offene und flexible Plattform durch Nutzung von Standards
  • Verrechnung von Kanälen während des Messens

eMobilityAnalyer Funktionsbibliothek

Die eMobilityAnalyzer Funktionsbibliothek ist integraler Bestandteil von vMeasure exp und erlaubt leistungsfähige Analysen in Echtzeit.

Mit der online Berechnung von wichtigen Kenngrößen der Komponenten in Elektrofahrzeugen ist der eMobilityAnalyzer das Herzstück des Vector CSM E-Mobility-Messsystems.

Online berechnet werden unter anderem:

  • Charger Efficiency: Bestimmung des Wirkungsgrades von On-Board-Ladegeräten (für Dreiphasenwechselstrom)
  • DC Analysis: Ermittlung von Effektivleistung, Energie und Restwelligkeiten auf Strom und Spannung im DC-Bereich
  • DC Efficiency: Wirkungsberechnung in Echtzeit
  • e-Motor Power Analysis: Bestimmung von Wirk-, Schein- und Blindleistung sowie des Leistungsfaktors eines Elektromotors in Stern- oder Dreieckschaltung
  • e-Motor Y-Delta: Durchführung der Stern-Dreieck-Transformation bzw. deren Umkehrung
  • Ripple: Kenngrößen über Schwankungen eines Eingangssignals aber auch deren Gleich- und Effektivwert
  • Shaft/Axle Power: Mechanische Energie oder Leistung

Unterstützte Messtechnik

  • CAN- und EtherCAT®-basierte Messmodule inkl. Abgasmessmodule von CSM
  • Hochvolt-Messmodule von CSM
  • Integration von Messtechnik anderer Hersteller möglich
  • USB-basierte GPS-Geräte
  • Videokameras mit DirectShow-Schnittstelle
  • Analoge und digitale I/Os der Vector Bus-Interfaces
  • CSM und Vector Interfaces
